sexta-feira, 30 de janeiro de 2009

Tutorial: mapas DGN do IBGE no ArcGis 9.x

O IBGE disponibiliza em formato DGN uma grande quantidade de cartas planialtimétricas em escalas que vão desde 1:25.000 até 1:250.000. Para conhecer este acervo e fazer o download de cartas clique aqui: Mapas IBGE.

Estes arquivos podem ser lidos no ArcView com o uso da extensão Cad Reader e no ArcGis diretamente. Desta forma  é possível exportar os arquivos para o formato shapefile. Ao realizar a exportação observa-se que as coordenadas são mostradas de uma forma pouco usual, UTM em quilômetros. Para resolver este problema é necessário utilizar o ArcToolbox do ArcGis. Os passos necessários são :

  • No ArcGis, converter o arquivo de DGN para shapefile
  • No ArcToolbox, Definir a projeção atual do shape, SAD69 ou   Córrego Alegre
  • No ArcToolbox, modificar as coordenadas da projeção atual de metros para quilômetros, que é o padrão das cartas IBGE e que será modificada no próximo passo
  • No ArcToolbox, projetar o shape informando a nova projeção igual a projeção modificando a coordenada para metros.

Assista ao vídeo abaixo que mostra toda a operação



quinta-feira, 29 de janeiro de 2009

Extensões Arcgis download

O site  arcscripts mantido pela ESRI é um armazém de utilidades para quem trabalha com o ArcGis. Se você não vai lá de vez em quando e da uma olhada com certeza esta deixando de usar ferramentas de grande utilidade que podem aumentar a sua produtividade no Arcgis, ou mesmo salvar sua pele, ajudando em algumas tarefas especificas ou repetitivas muitas vezes não contempladas dentro das barras de ferramentas do Arcgis ou mesmo no poderoso Arctoolbox. Abaixo estão listadas as extensões postadas no final de janeiro de 2009, filtradas para o Arcgis Desktop. No site arcscripts é possivel buscar por palavras chave, filtrar por software da ESRI e ordenar os resultados por diversos campos. Achada a extensão de interesse é só clicar no botão de download e baixar gratuitamente as extensões.





Resort by  Title Software Language Author Modified Downloads
Topography Tools for ArcGIS (9.3, 9.2, 9.1/9.0) ArcGIS Desktop Geoprocessing Models Thomas Dilts Jan 28 2009 152
Summary: Update 1/28/09 - Some small errors in the Slope Position Classification model have been fixed. I've consolidated all versions of the Topography Tools into one zip file. I've replaced the default storage for intermediate data from C:\Temp to a user-specified scratch workspace. This should make it possible for users without write access to run ...
Geodatabase Designer v2 (9.2) ArcGIS Desktop Visual Basic Richie Carmichael Jan 28 2009 15095
Summary: [SOURCE CODE INCLUDED] INTRODUCTION: Geodatabase Designer 2 (GD2) is set of tools to document and exchange geodatabase schema. GD2 also includes an editor for geometric network connectivity rules. PREREQUISITES: 1) ESRI ArcGIS Desktop 9.0/9.1/9.2/9.3 DEMONSTRATION VIDEO: A demonstration video is available post-install. To acces...
TNC Public Tools v2 ArcGIS Desktop VB.net jeff galang Jan 27 2009 68
Summary: TNC Public Tools v2 is a toolset designed for use with ArcGIS Desktop 9.3. These are the same tools as the previous version (http://arcscripts.esri.com/details.asp?dbid=14862) but compatible with 9.3. Read the readme.txt file for more information on specific tools. Send comments/questions to jgalang@tnc.org
Recursor 1.0 for ArcMap 9.3 ArcGIS Desktop C# Mark Rodrigo Jan 27 2009 47
Summary: Recursor enables users to rapid fire load the following types of data: Shapefiles, Personal Geodatabase datasets, Coverages, DEMs, TINs, Raster Datasets and CAD Drawings. In addition, it will open .MXD project files. Recursor will add data that has been checked in the data tree to the project Recursor was opened in. It utilizes the existing Cat...
PRISM Data Helper for ArcGIS 9.1 and 9.0 ArcGIS Desktop Geoprocessing Models Thomas Dilts Jan 26 2009 3
Summary: Update 1/26/09 - A new file has been included to replace the old bad one. I apologize for any problems that it migth have caused. PRISM climate data products are downloadable from http://www.prism.oregonstate.edu/. This tool facilitates the process of bringing PRISM data into ArcGIS by converting ASCII raster to ArcGIS raster, defining the ...
PRISM Data Helper for ArcGIS 9.2 ArcGIS Desktop Geoprocessing Models Thomas Dilts Jan 26 2009 17
Summary: Update 1/26/09 - A new file has been included to replace the old bad one. I apologize for any problems that it migth have caused. PRISM climate data products are downloadable from http://www.prism.oregonstate.edu/. This tool facilitates the process of bringing PRISM data into ArcGIS by converting ASCII raster to ArcGIS raster, defining the ...
PRISM Data Helper for ArcGIS 9.3 ArcGIS Desktop Geoprocessing Models Thomas Dilts Jan 26 2009 29
Summary: Update 1/26/09 - A new file has been included to replace the old bad one. I apologize for any problems that it migth have caused. PRISM climate data products are downloadable from http://www.prism.oregonstate.edu/. This tool facilitates the process of bringing PRISM data into ArcGIS by converting ASCII raster to ArcGIS raster, defining the ...
VB .Net editor extension ArcGIS Desktop VB.net Robert Grob Jan 26 2009 37
Summary: An Editior extension for trees that populates a number of attributes based on the location of the editted tree
Label String Mangement Tools ArcGIS Desktop Python Charlie Frye Jan 24 2009 231
Summary: Updated 1/24/09: improved coding for ProperCaseName.py. Now, instead of using lengthy case statements that were hard to customize, the code uses lists of strings to check for that can be customized much more easily. The ZIP contains a toolbox with three script tools: 1. Batch Find and Replace: This tool populates strings in a text fiel...
Huff Model script tool (generic) ArcGIS Desktop Python Drew Flater Jan 23 2009 77
Summary: NOTE: This tool requires ArcGIS version 9.3 with Service Pack 1 with an ArcINFO license. The Huff Model is a spatial interaction model that calculates gravity-based probabilities of consumers at each origin location patronizing each store in the store dataset. From these probabilities, sales potential can be calculated for each origin locati...





terça-feira, 27 de janeiro de 2009

Arcgis Raster Calculator : Eliminando pequenas regiões no Grid

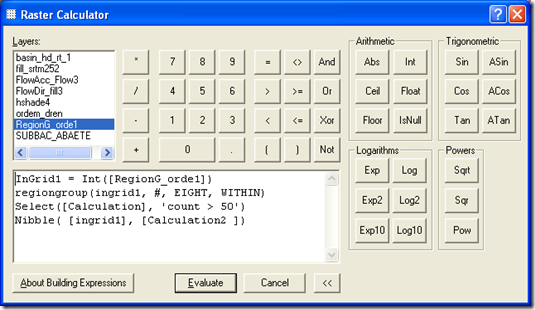

Use os comandos abaixo no raster calculator no menu Spatial analyst  no ArcGis



regiongroup(ingrid1, #, EIGHT, WITHIN)

Select([Calculation], 'count > 50')

Nibble( [ingrid1], [Calculation2 ])

onde :
Ingrid1  o nome do grid de entrada, onde deseja-se eliminar as pequenas regiões



count > 50 ---> número de células limite, abaixo do qual as células são eliminadas e trocadas pela classe vizinha,  ou seja o menor agrupamento de células que permanecerão no grid





Exemplo : grid de classificação de uso e cobertura vindo de uma imagem cbers com célula de 20m.
                deixar regiões com área mínima de 5 hectares.

  • 5 hectares = 50.000 m2
    1 célula = 20 x 20 = 400 m2
    numero de células = 50000/400 = 125 células
    então substitua o valor 50 por 125  ===>  Select([Calculation ], 'count > 125')

Observe que o comando region group só funciona em grids do tipo inteiro. Se o grid que você quer limpar não estiver neste  formato converta-o para inteiro usando o comando

InGrid1 = Int(Meu_Grid)



onde :

  • Meu_Grid é o nome do seu grid de entrada
  • Ingrid é o grid resultante convertido para o formato inteiro

Arcgis – Interpolação de MDE SRTM

É possível  melhorar bastante a qualidade visual de MDEs SRTM usando os interpoladores presentes no módulo Spatial Analyst do ArcGis. Estes são os passos principais:

  1. Recortar a área de interesse no grid do SRTM. Os dados SRTM são distribuídos gratuitamente e podem ser obtidos no link : http://glcfapp.umiacs.umd.edu:8080/esdi/index.jsp
  2. Mudar a projeção original de Geográfica para UTM se necessário
  3. Fazer a conversão de Grid para vetor tipo ponto (Spatial Analyst - Convert - RasterToFeature)
  4. Interpolar os dados para a resolução desejada, usando os comandos ArcToolBox - Spatial Analyst Tools - Interpolation - Spline . Vai abrir uma janela de dialogo onde você deve entrar o nome do shapefile de pontos, qual o campo contém os dados de altimetria e qual o nome do grid de saída e qual o tamanho de célula a ser criado. Eu obtive resultados muito bons com células de 10 e 15 m.

Para pequenas áreas é possível chegar a refinar bastante a resolução. Cuidado com o tamanho do arquivo, lembre-se que cada vez que  você amplia 2 vezes o tamanho do grid aumenta em 4 vezes. Melhorando a resolução do SRTM de 90m para 10m faz com que o tamanho do arquivo aumente em 81 vezes!!! Dentre os interpoladores que eu testei obtive os melhores resultados com o spline, mas isto ainda precisa ser avaliado mais criteriosamente. Observe que este procedimento melhora a qualidade visual do MDE SRTM mas não dá para saber o que acontece com a precisão numérica dos dados. São necessários estudos  para verificar se a interpolação piora, não muda ou melhora a qualidade dos dados.

 [mapa2.jpg]

MDE SRTM do munícipio de Eunápolis - Click na imagem para vê-la no tamanho original

quarta-feira, 14 de janeiro de 2009

ArcScritps : Orientando a drenagem automaticamente no ArcGis

Para executar alguns procedimentos no ArcGis, como por exemplo o TopoGrid (TopotoRaster),  é necessário que a drenagem esteja orientada no sentido da foz. Este é um trabalho tedioso, cada arco de drenagem tem de ser chegado e caso esteja invertido deve ser aplicado o comando flip, que basicamente inverte a direção do arco, corrigindo o problema. Imagine fazer isto numa carta inteira do ibge com alguns milhares de segmentos de drenagem….. A salvação esta agora ao alcance de todos. No site ArcScripts foi postado um plugin chamado Flip Stream Direction. Este plugin faz todo o trabalho sozinho. Vale a pena conferir. Para ir para a pagina de download do  plugin clique aqui.

segunda-feira, 12 de janeiro de 2009

Ebook :Manual do ArGis

manual arcgis

quarta-feira, 7 de janeiro de 2009

ArcGis Deskop downloads - Os 10 scripts mais baixados

O site ArcScripts oferece o download gratuito de extensões desenvolvidas pelos proprios usuários do ArcGis, são alguns milhares de extensões para as diversos programas da ESRI. É possível procurar as extensões por palavras chaves e ordena-las de diversas maneiras. Normalmente junto com a extensão vem algum texto explicativo sobre a extensão e como fazer a sua instalação. Abaixo segue a lista das 10 extensões com maior numero de downloads para o ArcGis Dekstop.
scripts 1-10 of 1430
Resort by  TitleSoftwareLanguageAuthorModifiedDownloads
Export to KML 2.5.3ArcGIS DesktopVisual BasicKevin MartinJun 19 200861433
Summary: > SUMMARY: Export to KML is an extension developed for ArcGIS 9.x by the City of Portland, Bureau of Planning. The extension allows ArcGIS users to export GIS data in “keyhole markup language” (KML) format for viewing in Google Earth. Any point, polyline, or polygon dataset, in any defined projection, can be exported. Features can be exported a...
ET GeoWizards LTArcGIS DesktopVisual BasicIanko TchoukanskiJun 8 200830304
Summary: ET GeoWizards LT is a set of data processing functions for ArcGIS presented in a user-friendly, wizard type interface. ET GeoWizards LT was created as a subset of the free functions of ET GeoWizards and complies with the requirements for posting on ArcScripts: - It is 100% free. - It is not a sample or a demo. All 28 functions included a...
Metadata editor, based on FGDC ESRI stylesheetArcGIS DesktopVisual BasicDenis PikalovApr 14 200320347
Summary: Metadata editor based on FGDS ESRI stylesheet. You can edit metadata elements directly in the Metadata tab in ArcCatalog. Latest version here: http://metadata.boom.ru
GPSi (GPS Interface)ArcGIS DesktopVisual BasicOwen EarleyDec 26 200718853
Summary: GPSi (GPS Interface) is an ArcMap Toolbar that allows users to communicate with Garmin ™ handheld GPS units. It was developed to allow users to rapidly download/upload data directly from ArcMap. The software uses the Garmin protocol to communicate with the GPS unit and will not function with other GPS brands. Functionality includes: - Down...
Add X and Y coordinates of features to Attribute TableArcGIS DesktopVisual BasicGrégory BizetOct 26 200116522
Summary: Associate the VBA script with a button in ArcMap. Select a point layer (point shapefile or point feature class geodatabase) in the TOC. This VBA script adds two new fields X,Y to the attribute table of the selected point layer and fills the fields with the X,Y coordinates.
EasyCalculate 5.0ArcGIS DesktopVBScriptIanko TchoukanskiAug 7 200714977
Summary: For more information, more free tools for ArcGIS and ArcView 3.x visit: http://www.ian-ko.com EasyCalculate is a set of expressions (currently 110) for the ArcGIS field calculator. The expressions can be loaded in the Field Calculator and when executed calculate some spatial characteristics of the features, edit the shapes, draw graphics e...
Geodatabase Designer v2 (9.x)ArcGIS DesktopVisual BasicRichie CarmichaelAug 26 200814908
Summary: [SOURCE CODE INCLUDED] INTRODUCTION: Geodatabase Designer 2 (GD2) is set of tools to document and exchange geodatabase schema. GD2 also includes an editor for geometric network connectivity rules. PREREQUISITES: 1) ESRI ArcGIS Desktop 9.0/9.1/9.2/9.3 DEMONSTRATION VIDEO: A demonstration video is available post-install. To acces...
Add area of PolygonArcGIS DesktopVisual BasicGuoyun ZhouApr 19 200214809
Summary: For polygon, many people need to add a new field with area as attribute. Many years ago I had written an avenue script for the purposes. This VB script has the same function for doing so. Questions are welcome at zhou@ies.kyushu-u.ac.jp
Convert Graphics to FeaturesArcGIS DesktopVisual BasicTim Lomas, Stephen Mau (Terrace GIS)Mar 16 200313739
Summary: This dll will enable a user to save a graphic shape or shapes such as polygons or lines to a shapefile. Works in the Data View window only, not the Layout View.
Enhanced Shapefile Creator 2.0ArcGIS DesktopVisual BasicMax SattarovApr 7 200413472
Summary: This extension creates and adds new Shapefiles without using ArcCatalog. This permits customization of Shapefiles in the following way: - Editing the fields collection for the new shapefile (adding new fields, setting their parameters, such as precision and scale for numeric fields, and length for string fields) - Changing the default pro...

domingo, 4 de janeiro de 2009

Tutorial ArcGis : As principais barras de ferramentas - Parte 3

Barra de ferramentas do Layout View

Esta barra (Figura 7) é habilitada e operada apenas quando se utiliza o modo Layout View e tem as seguintes funções: Zoom In’ (69) permite definir o local e tamanho do aumento da escala na página; ‘Zoom Out’ (70), define o local e tamanho na diminuição da escala na página; ‘Pan’ (71), permite ao usuário movimentar o posicionamento da Layout View; ‘Fixed Zoom In’ (72), aumenta o zoom do layout a partir do centro; ‘Fixed Zoom Out’ (73), diminui o zoom do layout a partir do centro; ‘Zoom Whole Page’ (74), ajusta o layout para o tamanho do papel; ‘Zoom to 100%’ (75), ajusta o zoom do papel para 100%; ‘Go back to extent’ (76), volta para o zoom anerior;  ‘Go forward to extent’ (77), adianta para o próximo zoom; ‘Zoom Control’ (78), controla o ajuste do zoom manualmente; ‘Toggle Draft Mode’ (79), desabilita a visualização da Data Frame no Layout; ‘Focus Data Frame’ (80), focaliza a Data Frame, de modo a adicionar gráficos diretamente na Data View; ‘Change Layout’ (81), permite alterar o modelo de layout para um já elaborado pela ESRI.





Barra de ferramentas Editor

Esta barra (Figura 8) é utilizada para editar ou mesmo criar as layers. Apresenta as seguintes funções: o botão ‘Editor’ (82), onde pode-se iniciar (‘Start Editing’), salvar (‘Save Editing’) e parar (‘Stop Editing’)  o modo de edição, além de permitir outras opções específicas para edição das layers; ‘Edit Tool’ (83), onde são selecionadas as feições de cada layer; no botão 84 podem ser escolhidas diferentes ferramentas (‘Sketch Tool’, ‘Intersection Tool’, ‘Arc Tool’, ‘Midpoint Tool’, ‘End Point Arc Tool’, ‘Distance-Distance Tool’, ‘Direction-Distance Tool’ e ‘Trace Tool’) para traçar as feições, clicando na seta ao lado; em ‘Task:’ defini-se as diferentes funções de edição em uso; em ‘Target:’ seleciona-se a layer para edição; em ‘Split Tool’ pode-se criar um vértice separando duas feições de um linha; em ‘Rotate Tool’ a layer pode ser rotacionada; em ‘Attributes’ visualiza-se os atributos do tema; em ‘Sketch Properties’ pode-se editar as coordenadas e sobreposições das feições das layers.


Tutorial ArcGis : As principais barras de ferramentas - Parte 2

Barra de Desenhos (gráficos)

Com esta barra (Figura 5) podemos adicionar ao mapa desenhos gráficos (polígonos, textos, linhas,...) independentes das Layers. No botão ‘Drawing’ (38) são executadas ferramentas como ordenamento, alinhamento, propriedades dos desenhos gráficos, etc. O botão ‘Select Elements’ (39) permite selecionar os elementos gráficos como desenhos e textos. Com o botão ‘Rotate’ (40) pode-se rotacionar livremente os elementos gráficos. O botão ‘Zoom to Selected Elements’ (41) direciona o zoom para os elementos gráficos selecionados. O botão ‘New Polygon’ (42) permite adicionar um polígono e constitui um elemento gráfico do mapa que sobrepõem as layers. Neste mesmo botão, ao clicar na seta ao lado você pode escolher outros elementos como retas, retângulos, círculos, elipses, curvas, desenhos livres, ou ainda, pontos. O botão ‘New Text’ (43), permite adicionar textos e, assim como o anterior, também possui outras opções. No botão ‘Edit Vertices’ (44) o usuário pode modificar os vértices de um polígono ou linhas. Os itens ‘Font’ (45), ‘Font Size’ (46), ‘Bold’ (47), ‘Italic’ (48), ‘Underline’ (49) e ‘Font Color’ (50) permitem alterar as características gerais das fontes de textos selecionados. No botão ‘Fill Color’ (51) pode-se alterar a cor do interior de um polígono selecionado, em ‘Line Color’ (52) altera-se a cor de uma linha ou o contorno de um polígono selecionado e em ‘Marker Color’ (53) define-se a cor de um ponto selecionado.





Barra de ferramentas da Data View

Nesta barra (Figura 6) são realizadas as seguintes operações básicas na Data View para a visualização dos dados espaciais: ‘Zoom In’ (53), permite definir o local e tamanho do aumento da escala; ‘Zoom Out’ (54), define o local e tamanho na diminuição da escala; ‘Fixed Zoom In’ (55), aumenta em 25% a escala a partir do centro da Data View; ‘Fixed Zoom Out’ (56), diminui em 25% a escala a partir do centro da Data View; ‘Pan’ (57), permite ao usuário movimentar o posicionamento da Data View; ‘Full Extent’ (58), ajusta o zoom para abranger todas as layers; ‘Go Back To Previous Extent’ (59), volta ao zoom observado anteriormente; ‘Go To Next Extent’ (60), avança para o zoom posterior; ‘Select Features’ (61), seleciona as feições das Layers; ‘Clear Selected Features’ (62), limpa a seleção das Layers; ‘Select Elements’ (63), seleciona elementos gráficos da Data View e da ‘Layout View’; ‘Identify’ (64), identifica as feições das Layers, abrindo uma janela com as informações da tabela de atributos; ‘Find’ (65), permite localizar atributos de uma feição; ‘Go to’ (66), localiza as coordenadas de um ponto específico; ‘Measure’ (67), mede a distância entre pontos definidos pelo usuário; ‘Hiperlink’ (68), permite abrir uma janela da internet ou um documento específico.
Obs.: No modo Layout View esta barra continua habilitada, o que permite fazer ajustes na Data Frame ativada, mesmo no modo de Layout.
